Стандарты ISO для сварки плавлением: что вам нужно знать

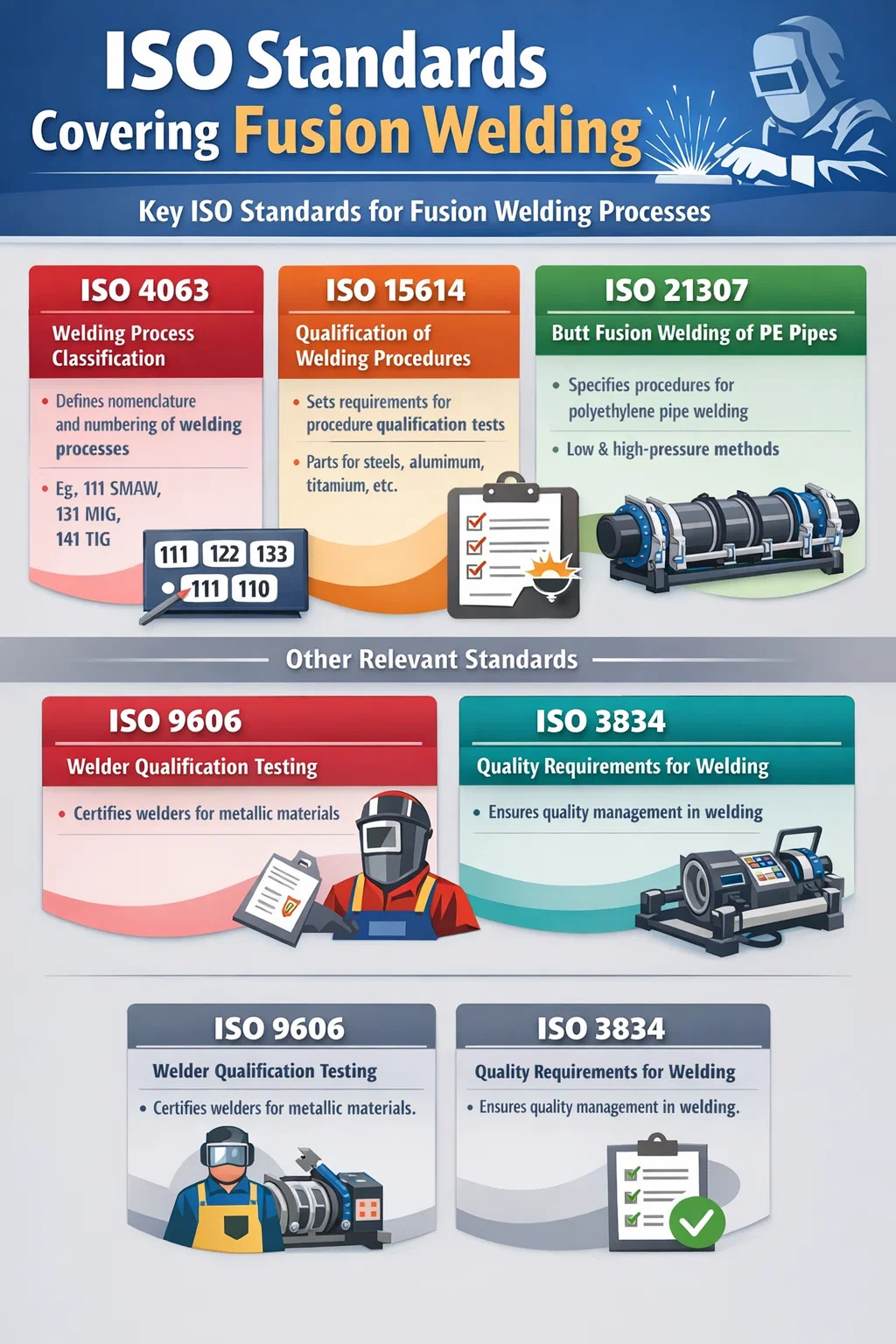

Прямой ответ: какие стандарты ISO охватывают сварку плавлением?

Сварка плавлением регулируется несколькими стандартами ISO в зависимости от материала, процесса и применения. Для общей сварки плавлением металлических материалов. ИСО 4063 определяет номенклатуру и нумерацию сварочных процессов, при этом ИСО 15614 (серия, состоящая из нескольких частей) определяет квалификацию сварочных процедур. Для систем термопластичных труб — области, в которой работают машины для стыковой сварки — ИСО 21307 является основным стандартом, регулирующим стыковую сварку полиэтиленовых (ПЭ) труб и фитингов. Кроме того, ИСО 12176 охватывает оборудование, используемое в этих операциях, включая сами машины для стыковой сварки.

Эти стандарты не являются взаимозаменяемыми. Подрядчик трубопровода, работающий с газовыми трубами PE100, должен ссылаться на другие положения, чем производитель металлоконструкций. Выбор правильного стандарта для вашего конкретного применения сварки плавлением — это отправная точка, а не финишная черта.

ИСО 4063: The Foundation of Welding Process Classification

ISO 4063 устанавливает универсальную систему нумерации сварки и родственных процессов. В соответствии с этим стандартом процессам сварки плавлением присваиваются ссылочные номера, которые указаны в спецификациях процедур сварки (WPS), квалификационных записях сварщиков и инспекционной документации по всему миру. Например:

• Процесс 111 — Дуговая сварка в среде защитного металла (SMAW)
• Процесс 131 — Сварка металлов в инертном газе (MIG)
• Процесс 141 — Сварка вольфрамовым инертным газом (TIG)
• Процесс 51 — Электронно-лучевая сварка
• Процесс 76 — Электрошлаковая сварка

Эта система классификации лежит в основе более широкой концепции сварки ISO. Когда в производственном стандарте или технической спецификации говорится «используйте процесс 311», любой квалифицированный специалист во всем мире точно понимает, какая технология сварки плавлением предназначена. Это устраняет двусмысленность в спецификациях закупок, планах обеспечения качества и нормативных документах.

ISO 4063 последний раз значительно обновлялся в 2009 году и продолжает служить основным справочным документом для идентификации процессов во всех стандартах сварки плавлением.

ИСО 15614: Qualification of Welding Procedures for Metallic Materials

ISO 15614 представляет собой серию стандартов, состоящую из нескольких частей, которые определяют, как необходимо проверять и аттестовать спецификации процедур сварки (WPS) для металлических материалов. Различные детали относятся к различным типам процессов и группам материалов:

Процесс квалификации по стандарту ISO 15614-1 требует проведения квалификационного испытания процедуры сварки (WPQT). Это включает в себя сварку испытательных образцов в условиях, соответствующих предполагаемой производственной среде, с последующими разрушающими и неразрушающими испытаниями. Типичные испытания включают визуальный осмотр, радиографическое или ультразвуковое исследование, испытание на растяжение, испытание на изгиб, испытание на удар при определенных температурах и исследование твердости.

Квалифицированная WPS в соответствии с ISO 15614 не является действительной в течение неопределенного времени без проверки. Изменения существенных переменных, таких как группа основного материала, тип присадочного металла, диапазон тепловложения или конфигурация соединения, могут сделать существующую квалификацию недействительной и потребовать повторных испытаний. Понимание того, что представляет собой существенная переменная по сравнению с несущественной переменной, является критически важным моментом практических знаний для инженеров-сварщиков и менеджеров по качеству.

ИСО 21307: The Core Standard for Butt Fusion Welding of Polyethylene Pipes

Когда дело доходит до трубопроводных систем из термопластов, особенно из полиэтилена (ПЭ), ИСО 21307:2017 является определяющим международным стандартом. Он определяет процедуры стыковой сварки ПЭ труб и фитингов, используемых в системах водоснабжения, газораспределения, промышленных трубопроводах и канализационных системах. Это стандарт, который напрямую регулирует порядок использования машин для стыковой сварки в полевых условиях.

Стандарт охватывает две основные процедуры:

• Однократная процедура низкого давления — Подходит для труб толщиной стенки примерно до 70 мм (SDR 17 или выше). Этот метод включает четыре этапа: нагрев, удаление нагревательной пластины, соединение под давлением сварки и охлаждение под давлением.
• Процедура двойного давления — Этот подход, разработанный для толстостенных труб, использует более высокое начальное давление сварки перед переключением на более низкое давление сварки, что помогает контролировать образование валиков на толстостенных участках.

Ключевые параметры, регулируемые стандартом ISO 21307.

ISO 21307 определяет точные параметры процесса, которые должны достигать и поддерживать машины для стыковой сварки. К ним относятся:

• Температура нагревательной пластины: Обычно от 200°C до 230°C (допуск ±10°C), проверяется с помощью калиброванного контактного термометра перед каждым сеансом сварки.
• Время нагрева: Рассчитывается на основе толщины стенки трубы (e в мм), обычно выражаемой как 10 × e секунд для стандартных условий.
• Время переключения: Интервал между снятием нагревателя и соединением труб должен быть минимальным — обычно менее 5–8 секунд для труб большинства диаметров — во избежание охлаждения и загрязнения поверхности.
• Давление сварки: Выражается как межфазное давление в Н/мм², в зависимости от обозначения материала трубы (PE80, PE100) и калибровки гидравлической системы машины.
• Время охлаждения: Трубы должны оставаться под давлением в машине для стыковой сварки до тех пор, пока соединение не остынет достаточно, при этом время охлаждения рассчитывается с учетом толщины стенки и температуры окружающей среды.

Любое отклонение от этих параметров, даже незначительное, может привести к получению сварного шва с неприемлемой прочностью на растяжение, неполному проплавлению по центральной линии трубы или пустотам, которые не будут видны снаружи, но разрушатся при испытаниях гидростатическим давлением.

ИСО 12176: Standards for Машины для стыковой сварки и оборудование

ИСО 12176 является аналогом стандарта ISO 21307, ориентированным на оборудование. Он определяет требования к инструментам и машинам, используемым для сварки плавлением термопластичных труб. Стандарт опубликован в нескольких частях:

• ИСО 12176-1: Оборудование для сварки полиолефиновых систем — машины для стыковой сварки. В этой части рассматриваются механические, гидравлические и термические требования к машинам для стыковой сварки, включая системы зажима, нагревательные пластины, торцовочные инструменты (руговые станки) и гидравлические приводы.
• ИСО 12176-2: Оборудование для электромуфтовой сварки — охватывает блоки управления, используемые при электромуфтовой сварке, которая представляет собой родственный, но отдельный процесс сварки термопластов.
• ИСО 12176-3: Система пропусков операторов — устанавливает квалификацию и схему идентификации операторов сварки плавлением, создавая отслеживаемый учет обученного персонала.
• ИСО 12176-4: Кодирование прослеживаемости — определяет системы регистрации и записи данных, которые должны быть способны создавать современные машины для стыковой сварки, чтобы доказать, что каждое соединение было выполнено в правильных условиях.

Что ISO 12176-1 требует от машин для стыковой сварки

В соответствии со стандартом ISO 12176-1 производители машин для стыковой сварки должны продемонстрировать, что их оборудование соответствует установленным критериям производительности. К ним относятся:

• Пластина нагревателя должна поддерживать однородную температуру по всей своей контактной поверхности в пределах ±10°C от заданного значения, что подтверждается калиброванной термометрией.
• Система гидравлического давления должна быть способна постоянно применять и удерживать указанное давление сварки на протяжении всей фазы охлаждения без дрейфа, превышающего определенные пределы.
• Торцевой инструмент (рубанок или триммер) должен обеспечивать плоские торцевые поверхности труб, перпендикулярные оси трубы и свободные от загрязнений.
• Системы зажима труб должны удерживать секции труб в правильном осевом положении и противодействовать любой тенденции одной трубы к вращению относительно другой во время соединения.
• Все манометры, термометры и таймеры на машине должны быть откалиброваны и соответствовать национальным стандартам, при этом интервалы между калибровками обычно не превышают 12 месяцев.

На практике это означает, что машина для стыковой сварки, прошедшая проверку на соответствие стандарту ISO 12176-1, является не просто частью гидравлического оборудования, а прецизионным инструментом для соединения, производительность которого напрямую определяет структурную целостность подземных и находящихся под давлением трубопроводов, которые могут оставаться в эксплуатации в течение длительного времени. 50 лет и более .

Как выбор аппарата для стыковой сварки связан с соответствием требованиям ISO

Не все аппараты для стыковой сварки имеют одинаковые характеристики. Выбор неправильной машины или использование машины, не откалиброванной, — это прямой путь к несоответствию стандартам ISO 21307 и ISO 12176, независимо от квалификации оператора. Следующие характеристики машины напрямую влияют на соответствие требованиям ISO:

Диапазон диаметров труб и геометрия зажима

Машины для стыковой сварки рассчитаны на определенный диапазон наружных диаметров (НД), обычно выражаемый в миллиметрах. Станок, рассчитанный на наружный диаметр 90–315 мм, не может обеспечить геометрически правильное соединение на трубе диаметром 450 мм, поскольку вставки зажимов не будут поддерживать требуемую концентричность и осевое выравнивание. ISO 21307 предполагает, что геометрия машины соответствует свариваемой трубе.

Диапазон давления и управляемость гидравлической системы

Давление сварки, требуемое ISO 21307, выражается как межфазное давление — обычно 0,15 Н/мм² для стандартной стыковой сварки полиэтиленовых труб. Чтобы преобразовать это значение в давление гидравлического цилиндра на конкретной машине, оператор должен знать давление сопротивления машины (давление, необходимое для преодоления трения без нагрузки на трубу), площадь отверстия цилиндра и общую площадь соединяемой торцевой поверхности трубы. Машины для стыковой сварки, не обеспечивающие надежного, стабильного гидравлического давления на протяжении всей фазы охлаждения, которая может длиться от 8 минут для тонкостенной трубы DN63 до 60 и более минут для толстостенной трубы DN630, не могут надежно соответствовать стандарту.

Возможности регистрации данных согласно ISO 12176-4

Современные спецификации проектов, особенно для газораспределения и водоснабжения, все чаще требуют, чтобы машины для стыковой сварки производили электронные записи сварки. ISO 12176-4 определяет данные, которые необходимо регистрировать: температуру нагревателя, давление сварки, время нагрева, время переключения, время охлаждения, дату, время, идентификатор оператора и номера партий труб/фитингов. Машины без возможности регистрации данных не могут удовлетворить этому требованию прослеживаемости, которое является не просто административной формальностью, но и фундаментальной частью обеспечения качества скрытой инфраструктуры.

Стандарты ISO, относящиеся к квалификации сварщиков и операторов сварки плавлением

Помимо стандартов процедур и оборудования, ISO установила рамки для квалификации людей, работающих с оборудованием для сварки плавлением. Это отдельный, но не менее важный аспект соблюдения требований.

ISO 9606: Квалификационные испытания сварщиков. Сварка плавлением.

ISO 9606 представляет собой серию из нескольких частей, посвященную квалификационным испытаниям сварщиков по сварке плавлением металлов. В части 1 рассматриваются стали, в части 2 — алюминий и алюминиевые сплавы, в частях 3–5 — медь, никель, титан и циркониевые сплавы соответственно. В соответствии со стандартом ISO 9606 квалификационные испытания сварщика включают сварку испытательного образца в контролируемых условиях, который затем подвергается визуальному контролю и другим методам неразрушающего контроля/разрушения, как указано. Успешная квалификация дает сварщику право выполнять конкретные задачи по сварке плавлением в рамках этой квалификации.

Квалификация сварщика по стандарту ISO 9606 ограничена по времени. Они должны подтверждаться каждые шесть месяцев ответственным координатором сварки или работодателем (который подтверждает, что сварщик работал в рамках квалификации) и продлеваться каждые три года путем повторной проверки или демонстрации удовлетворительных протоколов испытаний. Пропуск квалификации — даже на несколько дней — может иметь серьезные договорные и юридические последствия для сертифицированных производственных проектов.

ИСО 12176-3: Operators' Badge System for Thermoplastic Pipe Fusion

Для стыковой сварки термопластических труб стандарт ISO 12176-3 устанавливает систему идентификации оператора и квалификационных бейджей. Операторы получают бейджи с уникальным идентификатором, связывающим их личные данные, данные обучения и область квалификации. Этот номер значка должен быть записан в журнале данных сварки для каждого выполненного соединения. Система создает прямую, проверяемую связь между конкретной записью сварки и квалифицированным оператором, ее выполнившим, что важно для расследования отказов и аудита системы качества.

Многие национальные органы и крупные коммунальные предприятия приняли и расширили эту систему ISO своими дополнительными требованиями. Например, в Великобритании требования Регистра газовой безопасности к сварке плавлением газовых труб основаны на стандарте ISO 12176-3 с дополнительными элементами оценки компетентности.

Управление качеством при сварке плавлением: ИСО 3834 и его роль

ISO 3834 рассматривает требования к качеству сварки плавлением металлических материалов и состоит из четырех частей, представляющих разные уровни качества:

• ИСО 3834-2: Комплексные требования к качеству — для производителей сварных изделий, критически важных для безопасности, таких как оборудование, работающее под давлением, подъемное оборудование и стальные конструкции в сложных условиях эксплуатации.
• ИСО 3834-3: Стандартные требования к качеству — для широкого спектра промышленного производства, где требуется систематический контроль качества, но полная прослеживаемость до уровня Части 2 не обязательна.
• ИСО 3834-4: Элементарные требования к качеству — минимальный уровень, применимый к простым операциям сварки плавлением с ограниченным техническим риском.
• ИСО 3834-5: Документы, которым необходимо соответствовать, чтобы заявить о соответствии одной из предыдущих частей.

ISO 3834 не является стандартом на продукцию — это стандарт системы менеджмента, специально разработанный для сварки. Производитель должен продемонстрировать, что у него есть: соответствующие процедуры сварки (квалифицированные по ISO 15614 или аналогичному), квалифицированные сварщики (сертифицированные по ISO 9606), подходящее и откалиброванное сварочное оборудование, адекватные средства контроля и испытаний, а также компетентный координатор сварки (обычно человек, имеющий международную квалификацию инженера по сварке, технолога или специалиста Международного института сварки).

Сертификация по стандарту ISO 3834 все чаще востребована клиентами и требуется стандартами на продукцию. Например, ЭН 1090 (для исполнения из конструкционной стали и алюминия) и ПЭД 2014/68/ЕС (Директива по оборудованию, работающему под давлением) оба ссылаются на ISO 3834 как часть своих требований соответствия. Без сертификации ISO 3834 производитель может по закону не иметь возможности маркировать сварные изделия маркировкой CE для продажи на территории Европейской экономической зоны.

Распространенные дефекты сварки плавлением, которые стандарты ISO призваны предотвратить

Понять, почему стандарты ISO определяют такие точные параметры, будет проще, если вы поймете, какие виды отказов они предотвращают. ISO 6520 классифицирует дефекты сварного шва при сварке плавлением металлических материалов на шесть основных групп. При стыковой сварке термопластических труб существуют аналогичные категории дефектов.

Каждый из этих дефектов может быть незаметен невооруженным глазом сразу после сварки. Соединение, которое внешне выглядит идеально сформированным, может содержать плоский дефект холодной сварки по центральной линии, который нулевая прочность на растяжение перпендикулярно сварному шву . Вот почему стандарты ISO определяют параметры процесса — не потому, что геометрия валика выглядит красиво, а потому, что соответствующие параметры — единственный проверенный способ обеспечить сварное соединение, отвечающее долгосрочным требованиям к производительности трубопровода.

Региональные и отраслевые стандарты, основанные на требованиях ISO к сварке плавлением

Стандарты ISO обеспечивают международную основу, но многие отрасли и регионы применяют дополнительные или более строгие требования помимо этой основы. Знание об этом важно для подрядчиков, работающих на нескольких рынках или в разных секторах.

Европейские стандарты (EN) и их связь с ISO

Многие стандарты сварки плавлением ISO были приняты в качестве европейских стандартов (EN ISO) с национальными изменениями или без них. Например, ISO 15614-1 опубликован в Европе как EN ISO 15614-1 и имеет то же техническое содержание. Однако стандарты EN 13480 (металлические промышленные трубопроводы) и EN 13445 (сосуды под давлением без обжига) налагают дополнительные требования к качеству сварки плавлением, выходящие за рамки базового содержания ISO, требуя, например, определенных процентных показателей охвата неразрушающим контролем, критериев термообработки после сварки и пакетов документации, которая должна сопровождать сварное изделие.

Технические характеристики предприятий газо- и водоснабжения

Газовые и водопроводные предприятия — основные пользователи машин для стыковой сварки при монтаже полиэтиленовых труб — обычно публикуют свои собственные технические спецификации, которые ссылаются на ISO 21307 и ISO 12176, но добавляют эксплуатационные требования. Они могут включать в себя:

• Минимальные пределы температуры окружающей среды для сварки плавлением на открытом воздухе без дополнительной защиты (например, сварка плавлением запрещена, если температура трубы или нагревательной пластины падает ниже 5°C без палатки для сварки)
• Обязательное использование автоматических аппаратов для стыковой сварки с регистрацией данных для всех соединений труб определенных размеров или номинальных давлений.
• Особые критерии приемлемости геометрии буртика — обычно ширина буртика должна быть одинаковой по всей окружности трубы и соответствовать минимальным и максимальным ограничениям по высоте относительно наружного диаметра трубы.
• Ограничения на ремонт швов — в некоторых технических условиях коммунальных предприятий шов, не прошедший визуальный осмотр, не может быть разрезан и повторно сварен; необходимо заменить весь фитинг или участок трубы

ASME и AWS: параллельные системы для рынков Северной Америки

В Северной Америке сварка металлов плавлением в основном регулируется нормами ASME (Американское общество инженеров-механиков) и стандартами AWS (Американское общество сварщиков), а не ISO. Раздел IX ASME охватывает квалификацию сварки и пайки; AWS D1.1 охватывает сварку конструкционной стали. Хотя они технически отделены от системы ISO, они удовлетворяют эквивалентные технические потребности. Проекты, охватывающие территорию как ISO, так и ASME (что характерно для глобальных проектов по производству СПГ, морской нефти и газа и нефтехимии), должны тщательно контролировать, какая стандартная система применяется к каждому сварному соединению, и гарантировать отсутствие случайного смешивания квалификационных записей из несовместимых систем.

Практический контрольный список соответствия ISO при использовании машин для стыковой сварки

Для подрядчиков и руководителей проектов, которым необходимо реализовать операции сварки плавлением в соответствии с требованиями ISO с использованием машин для стыковой сварки, следующий контрольный список объединяет ключевые требования соответствующих стандартов:

1. Подтвердите применимый стандарт: Определите, ссылается ли спецификация проекта на ISO 21307 (стыковая сварка термопластичных труб) или ISO 15614 (сварка металлов плавлением), и получите действующую редакцию этого стандарта.
2. Проверьте калибровку машины: Убедитесь, что аппарат для стыковой сварки имеет действующий сертификат калибровки, охватывающий термометрию нагревательной пластины и измерение гидравлического давления, выданный в пределах требуемого интервала калибровки (обычно 12 месяцев).
3. Подтвердите пригодность машины: Убедитесь, что диапазон наружного диаметра машины, зажимные вставки и гидравлическая мощность соответствуют размеру свариваемой трубы, толщине стенки и номиналу SDR/PN.
4. Проверьте квалификацию оператора: Проверьте валюту значка оператора ISO 12176-3 (для термопластичных труб) или квалификационного сертификата сварщика ISO 9606 (для сварки плавлением металлов). Убедитесь, что область квалификации охватывает используемый материал, процесс и положение.
5. Перед началом сварки рассчитайте правильные параметры: Используйте толщину стенки трубы, обозначение материала и давление сопротивления, специфичное для машины, чтобы определить необходимое время нагрева, давление нагрева, давление сварки и минимальное время охлаждения для каждого сеанса сварки.
6. Правильно подготовьте концы труб: Непосредственно перед сваркой убедитесь, что концы труб обработаны (обрезаны) с помощью торцевого инструмента. При необходимости протрите чистой, безворсовой сухой тканью. Не трогайте подготовленные лица голыми руками.
7. Проверьте температуру пластины нагревателя: Измеряйте температуру пластины нагревателя калиброванным контактным термометром на каждой стороне перед первой сваркой и периодически в течение рабочего дня, особенно при изменении температуры окружающей среды.
8. Запишите все параметры: Используйте регистратор данных машины (если он имеется) или лист ручной регистрации сварных швов, чтобы документировать каждый параметр для каждого соединения. Храните записи в течение срока, указанного в контракте или соответствующем стандарте — для подземных инженерных трубопроводов это часто требуется. минимум 10 лет а иногда и расчетный срок эксплуатации трубопровода (50 лет).
9. Осмотр готовых соединений: Выполните визуальный осмотр каждого соединения сразу после охлаждения, проверяя геометрию валика на соответствие критериям приемки ISO 21307 или спецификации проекта. Отбраковывайте и заменяйте любые соединения, на которых имеются асимметричные выступы, зазубрины, изменения цвета от перегрева или включения поверхностного загрязнения.
10. Поддерживать состояние оборудования: Регулярно проверяйте покрытие пластины нагревателя на наличие повреждений, царапин или деградации ПТФЭ; проверить износ вставки зажима; проверьте уровни и состояние гидравлической жидкости. Машина, соответствующая стандарту ISO 12176-1 на момент покупки, может выйти из строя из-за небрежного обращения или неправильного использования.

Долгосрочное значение соответствия требованиям ISO при сварке плавлением

Стандарты ISO для сварки плавлением — будь то металлические конструкции или термопластические трубы, соединенные с помощью машин для стыковой сварки — существуют потому, что последствия разрушения сварного шва непропорционально серьезны по сравнению со стоимостью соблюдения. Авария на газопроводе в городской зоне, вызванная несоответствующим требованиям стыковым сварным соединением, представляет собой непосредственный риск для общественной безопасности, огромные затраты на ремонт, контроль со стороны регулирующих органов и потенциально уголовную ответственность для ответственного подрядчика. Обрушение конструкции, вызванное неквалифицированными сварными швами в здании или мосту, влечет за собой аналогичные последствия.

Структура ISO, включающая квалификацию процедур (ISO 15614/ISO 21307), требования к оборудованию (ISO 12176), квалификацию оператора (ISO 9606/ISO 12176-3), управление качеством (ISO 3834) и классификацию дефектов (ISO 6520), разработана как интегрированная система, а не набор дополнительных требований. Каждый элемент поддерживает и проверяет другие. Полностью квалифицированная процедура ничего не значит, если аппарат для стыковой сварки, используемый для ее выполнения, не откалиброван. Отличная калибровка машины ничего не значит, если оператор неквалифицирован. Квалифицированные операторы и соответствующее оборудование ничего не добьются, если система управления качеством не сможет собрать и сохранить доказательства.

Соблюдение требований ISO при сварке плавлением — это не бюрократическое мероприятие, а инженерная доказательная база того, что сварной шов будет работать так, как задумано, в течение всего срока службы актива. Вот почему понимание того, какие стандарты ISO применяются, как они взаимодействуют и чего они требуют от оборудования и персонала, является основополагающей компетенцией для всех, кто занимается определением, выполнением или обеспечением качества операций сварки плавлением.
