Руководство по стыковой сварке: как работают машины для стыковой сварки

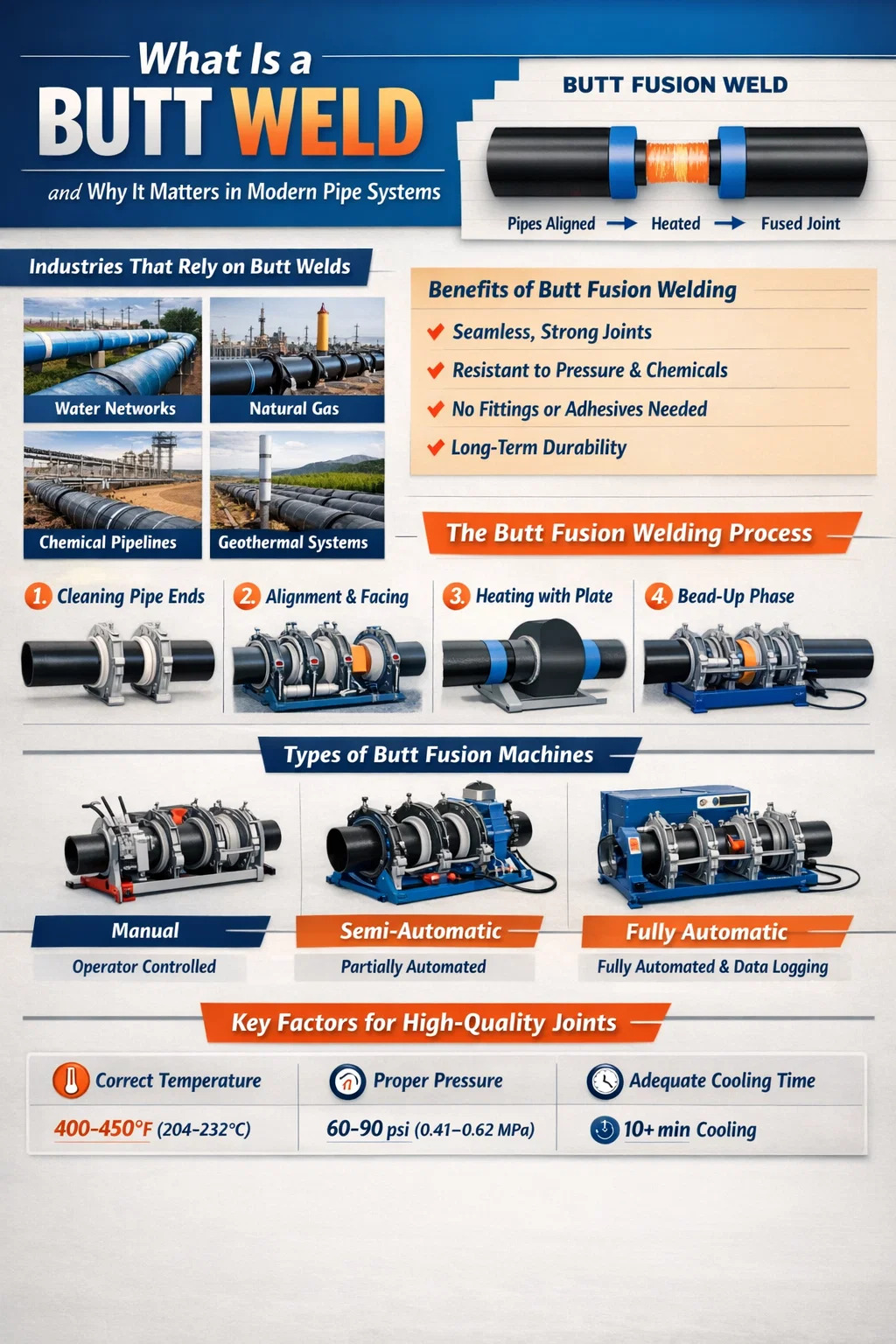

Что такое стыковая сварка и почему она важна в современных трубопроводных системах

Стыковой сварной шов представляет собой соединение, образованное путем соединения двух кусков материала встык и их сплавления вдоль сопрягаемых поверхностей. В контексте систем термопластических труб этот процесс известен как стыковая сварка — метод, который обеспечивает бесшовное монолитное соединение с прочность соединения равна или превышает прочность самой трубы . Никаких фитингов, клеев или механических соединителей не требуется. В результате получается единая непрерывная структура, которая выдерживает давление, химическое воздействие и механическое воздействие с той же целостностью, что и исходная труба.

Это имеет огромное значение в отраслях, где совместный отказ невозможен. Водораспределительные сети, газопроводы, промышленные химические трубопроводы и геотермальные системы — все они полагаются на стыковые сварные соединения для поддержания долгосрочной целостности в условиях переменного давления и суровых условий окружающей среды. При правильном выполнении с использованием калиброванных аппаратов для стыковой сварки и соблюдении установленных процедур, таких как АСТМ Ф2620, эти соединения могут прослужить 50 и более лет без технического обслуживания.

Широкое распространение труб из ПЭВП (полиэтилена высокой плотности) за последние три десятилетия сделало сварку встык доминирующим методом соединения термопластической инфраструктуры. Понимание того, как работают стыковые сварные соединения, как работают машины для стыковой сварки и какие переменные определяют качество соединения, является важным знанием как для инженеров-проектировщиков, подрядчиков, так и для групп по закупкам.

Как Машины для стыковой сварки Работа: основной процесс

Аппараты для стыковой сварки применяют точно контролируемую комбинацию тепла и давления к подготовленным концам двух термопластичных труб или фитингов. В ходе процесса материал плавится на обеих сторонах трубы, после чего размягченные концы сжимаются вместе с заданной силой и удерживаются до тех пор, пока материал не остынет и не рекристаллизуется в единую структуру. Простота концепции противоречит точности, необходимой при исполнении.

Каждый аппарат для стыковой сварки, независимо от уровня его автоматизации, состоит из трех основных компонентов: шасси зажима и выравнивания с одной неподвижной стороной и одной подвижной стороной; инструмент для торцевания или обрезки, который выравнивает концы труб для создания плоских, параллельных, не содержащих окисления поверхностей; и нагревательную пластину с тефлоновым покрытием, которая вставляется между концами трубы и затем удаляется, как только материал достигает правильного состояния расплава. Гидравлические поршни или ручные винтовые механизмы контролируют силу, прикладываемую во время фаз нагрева и сварки.

Шесть этапов стандартного цикла стыковой сварки

Правильно выполненная стыковая сварка всегда выполняется в одной и той же последовательности, независимо от диаметра трубы или типа машины. Пропуск или спешка на каком-либо этапе приводит к появлению дефектов, которые невозможно обнаружить только при визуальном осмотре.

1. Очистка: Оба конца трубы протираются безворсовой тканью, содержащей не менее 99% изопропилового спирта (IPA). Салфетки с более низкой концентрацией, например, 70% IPA, оставляют на поверхности остаточную влагу, которая напрямую мешает сварке. Концы должны полностью высохнуть, прежде чем продолжить.
2. Зажим и выравнивание: Трубы загружаются в зажимы станка. Одна сторона фиксирована; другой перемещается по раме шасси. Концы сближают для проверки овальности и углового смещения. Любые зазоры или ступеньки, превышающие 10 % толщины стены, требуют изменения положения перед началом обрезки.
3. Облицовка/Обрезка: Инструмент для обрезки вставляется и активируется, одновременно строгая обе поверхности трубы до тех пор, пока с каждой стороны не образуется непрерывная лента свежего полиэтиленового материала. Это устраняет окисление поверхности и гарантирует, что две сопрягаемые поверхности будут идеально параллельны нагревательной пластине.
4. Наращивание (фаза нагрева): Пластина нагревателя, настроенная на температуру от 400°F (204°C) до 450°F (232°C), при этом 425°F является стандартной целью для большинства полиэтиленовых материалов, вставляется между концами трубы. Прикладывают легкое контактное давление до тех пор, пока по всей окружности обеих сторон трубы не появится равномерный шарик расплава заданной высоты.
5. Тепловое замачивание: Давление снижается почти до нулевого сопротивления, и тепло может проникнуть глубже в стенку трубы. Этот этап имеет решающее значение для стен толщиной более 20 мм — из-за недостаточной термовыдержки образуются холодные швы, которые внешне выглядят правильно, но плохо провариваются по толщине.
6. Сплавление и охлаждение: Пластину нагревателя снимают, а два размягченных конца трубы соединяют вместе под давлением сварки (межфазное давление 60–90 фунтов на квадратный дюйм / 0,41–0,62 МПа для стандартных полиэтиленовых труб). Это давление поддерживается на протяжении всего цикла охлаждения. Нельзя нарушать соединение до тех пор, пока стенки трубы не остынут достаточно для восстановления структурной целостности. Время охлаждения зависит от толщины стенки — обычно обычно упоминаемый минимум составляет примерно 10 минут на 25 мм толщины стенки.

Типы аппаратов для стыковой сварки и когда использовать каждый из них

Выбор аппарата для стыковой сварки напрямую влияет на стабильность сварного шва, зависимость оператора, отслеживаемость и производительность проекта. Существуют три отдельные категории машин, каждая из которых подходит для разных масштабов проектов и требований к качеству.

Ручные машины для стыковой сварки

Ручные машины передают весь контроль времени, давления и последовательности в руки оператора. Сварщик должен вручную контролировать размер валиков расплава, рассчитывать время нагрева, физически снять нагревательную пластину и подать давление сварки, поворачивая винт или рычажный механизм. Эти машины были отраслевым стандартом в 1970-х и 1980-х годах и остаются актуальными для труб меньшего диаметра — обычно от 20 до 110 мм (от ¾ до 4 дюймов IPS) — и для небольших объемов работ.

Хорошо сделанный ручной аппарат для стыковой сварки, такой как компактный сварочный аппарат для сварки полиэтилена высокой плотности, рассчитанный на трубы диаметром от 2 до 4 дюймов, может работать всего на 1000 Вт при напряжении 110 В, что делает его портативным и совместимым с генератором. Компромисс заключается в том, что качество сварки полностью зависит от оператора. Усталость, отвлечение внимания или неадекватное обучение приводят к различным результатам в течение производственного дня. Ручные машины не производят цифровых записей данных о сварке, что создает проблемы с отслеживанием в проектах, где согласно спецификации требуются журналы сварки.

Полуавтоматические машины для стыковой сварки

Полуавтоматические машины автоматизируют настройки гидравлического давления для каждой фазы сварочного цикла в зависимости от диаметра трубы и количества используемого материала, предоставленного оператором. Гидравлические цилиндры применяют точные, повторяемые усилия, рассчитанные на основе наружного диаметра трубы и толщины стенки, что исключает необходимость догадок о приложении давления вручную. Оператор по-прежнему контролирует шарик расплава и инициирует фазовые переходы, но контроль давления не зависит от человеческого решения.

Эта категория охватывает самый широкий диапазон практически используемых размеров труб — от 90 мм до 630 мм (от 3 до 24 дюймов) во многих линейках продукции. Полуавтоматические машины для стыковой сварки являются «рабочей лошадкой» при строительстве городских водопроводов и газопроводов среднего масштаба. Они сочетают точность управления с управляемыми затратами на местах и ​​широко доступны для аренды в крупных инфраструктурных проектах.

Полностью автоматические машины для стыковой сварки

Полностью автоматические машины контролируют всю последовательность сварки от начала нагрева до подтверждения окончания охлаждения на основе параметров, введенных в систему управления машины до начала сварки. Оператор вводит внешний диаметр трубы, толщину стенки (рейтинг SDR), марку материала и температуру окружающей среды. Машина рассчитывает и выполняет все значения давления, времени и фазовых переходов без дальнейшего вмешательства оператора. Некоторые модели также автоматически активируют снятие пластины нагревателя; другие инструктируют оператора, когда следует удалить его вручную.

Самым значительным преимуществом полностью автоматических машин является регистрация данных. Каждый параметр — кривые давления, профили температуры, продолжительность фаз, тревожные события, идентификатор оператора, дата и время — записываются в цифровом виде для каждого отдельного сварного шва. Эти данные можно загрузить через USB, SD-карту или передать удаленно по мобильным сетям. В контрактах на строительство крупных трубопроводов эти данные о сварных швах требуются как часть протокола обеспечения качества. Современные системы могут хранить до 10 000 записей отдельных сварных швов на машине, обеспечивая полную отслеживаемость каждого соединения в завершенном участке трубопровода.

Полностью автоматические машины также подают сигналы тревоги и записывают коды неисправностей при обнаружении аномалий — например, если температура нагревательной пластины выходит за пределы спецификации в середине цикла, если межфазное давление падает ниже порогового значения во время охлаждения или если время нагревания недостаточно. Эта возможность самоконтроля необходима для критической инфраструктуры большого диаметра, где раскопки и ремонт одного вышедшего из строя соединения могут стоить десятки тысяч долларов.

Совместимые материалы: какие трубы можно сваривать встык

Машины для стыковой сварки предназначены для труб из термопластичных материалов — тех, которые размягчаются при нагревании и затвердевают при охлаждении в обратимом физическом процессе. Это отличает их от термореактивных материалов, которые после образования невозможно переплавить, и от металлов, для которых требуются совершенно другие технологии сварки.

К наиболее распространенным термопластам, свариваемым встык, относятся:

• HDPE (полиэтилен высокой плотности) — безусловно, наиболее широко используемый материал для стыковой сварки в инфраструктуре. ПЭВП марки PE100 является действующим стандартом для напорных труб в системах водоснабжения и газораспределения.
• ПП (Полипропилен) — включая PPR (статистический сополимер полипропилена), широко используемый в строительстве и трубопроводах промышленных процессов. ПП требует несколько более высоких температур нагревательной пластины, чем ПЭ, обычно около 260°C.
• ПВДФ (поливинилиденфторид) — используется в высокоагрессивных химических средах и в приложениях с высокой чистотой, таких как производство полупроводников и фармацевтическое производство. Стыковая сварка ПВДФ требует температуры нагревательной пластины примерно 260–300°C.
• ПБ (Полибутен) — используется в некоторых системах горячего и холодного водоснабжения, особенно на европейских рынках. Менее распространен, чем полиэтилен или полипропилен, но полностью совместим со стандартными станками для стыковой сварки.

Важное ограничение: аппараты для стыковой сварки позволяют надежно соединять трубы только из одного материала и, в большинстве случаев, одинакового SDR (стандартного соотношения размеров) или класса толщины стенки. Например, соединение PE100 с PE80 или соединение материалов с очень разными показателями DR требует расчета давления сварки на основе более тонкостенного компонента. Попытка соединить несовместимые материалы, такие как ПЭВП и ПП, не приводит к структурному соединению, и ее никогда не следует предпринимать.

Критические параметры, определяющие качество стыковой сварки

Три переменных определяют, достигнет ли стыковый сварной шов номинальной прочности: температура, давление и время. Все три параметра должны находиться в указанных пределах для каждой фазы сварочного цикла. Отклонение любого из них — даже если два других правильные — может привести к тому, что сустав внешне будет выглядеть исправным, но будет иметь внутренние дефекты.

Температура нагревательной пластины

Для полиэтиленовых труб температура поверхности нагревательной пластины должна поддерживаться в диапазоне от минимум 400°F (204°C) до максимума 450°F (232°C), целевое значение - 425°F (218°C). Температуру следует проверять на поверхности контакта с трубой с помощью калиброванного поверхностного пирометра, а не только по показаниям внутреннего термостата, которые обычно на 10–20°C выше фактической поверхности пластины. Слишком низкая температура нагревательной пластины приводит к недостаточной глубине расплава и образованию холодного, хрупкого соединения. Слишком высокая температура разрушает полиэтиленовый материал, вызывая окисление и снижение долгосрочной прочности. Тефлоновое покрытие пластины необходимо проверять перед каждой сменой — любой полиэтиленовый материал, прилипающий к поверхности пластины, загрязняет расплав и создает включения в шве.

Межфазное давление плавления

Сила, приложенная во время сварки, должна создавать межфазное давление 60–90 фунтов на квадратный дюйм (0,41–0,62 МПа) на торце трубы. Это не показания гидравлического давления на манометре машины — это расчетное давление на границе раздела труб, полученное из силы гидравлического цилиндра, деленной на площадь кольцевого сечения стенки трубы. Для труб большого диаметра этот расчет дает давление в гидравлическом цилиндре, которое может достигать нескольких сотен бар. Полуавтоматические и полностью автоматические аппараты для стыковой сварки рассчитывают и применяют эти данные автоматически при вводе наружного диаметра трубы и толщины стенки. Ручные машины требуют от оператора обращения к таблице давлений или самостоятельного расчета требуемого манометрического давления.

Время охлаждения

Преждевременный сброс охлаждающего давления является единственной наиболее распространенной причиной дефектов стыкового сварного шва в полевых условиях. Кристаллическая структура полиэтилена восстанавливается во время охлаждения, и любое движение или сброс давления до завершения этого процесса приводит к образованию слабости в суставе. Минимальное время охлаждения зависит от толщины стенки: для труб со стенками менее 12 мм практический минимум составляет 10 минут; для стен толщиной 25 мм – 20 минут; для стен толщиной 50 мм — 40 минут и более. Это минимальные значения при температуре окружающей среды — в холодных погодных условиях требуется пропорционально более длительное время охлаждения, поскольку скорость отвода тепла от соединения снижается.

Условия площадки и окружающей среды

Ветер, дождь и низкая температура окружающей среды отрицательно влияют на качество стыковой сварки. Ветер охлаждает поверхность пластины нагревателя, уменьшая энергию, передаваемую расплаву трубы. Дождь или конденсат на концах труб вновь создают риск загрязнения, который была призвана устранить очистка. В отраслевых руководствах повсеместно указано, что машины для стыковой сварки следует эксплуатировать внутри защитного укрытия, когда наружные условия неблагоприятны. Это не обязательно должно быть чем-то сложным: достаточно простого тента, закрепленного вокруг машины. Важно предотвратить охлаждение пластины нагревателя ветром и попадание мусора в зону сварки. При температуре окружающей среды ниже 0°C предварительный нагрев концов труб и увеличение времени термовыдержки могут быть предусмотрены процедурой сварки.

Стыковая сварка против электросварки: выбор правильного метода

Стыковая сварка – не единственный метод соединения термопластичных труб. Еще одним важным методом является электросварка, при которой используются встроенные катушки из резистивной проволоки внутри сборных фитингов для выработки тепла изнутри соединения. У каждого из них есть определенные области применения, где он является лучшим выбором, и понимание различий позволяет избежать дорогостоящих ошибок в проектировании или спецификации.

Стыковая сварка предпочтительна для:

• Прямое соединение труб на длинных участках, при котором трубу можно свободно выровнять в машине.
• Сварка в крупносерийном производстве, при которой скорость цикла и стоимость соединения имеют значение — расходные материалы не требуются.
• Трубы большего диаметра от 90 мм и выше, где машины для стыковой сварки обеспечивают большую экономичность, чем электросварные фитинги, стоимость которых резко возрастает при больших размерах.
• Приложения, требующие полного прохода трубы в месте соединения, без ограничения потока внутренней манжетой фитинга.

Электросварка предпочтительна для:

• Ремонт в закрытых помещениях или траншеях, где недостаточно места для маневра аппарата для стыковой сварки вокруг трубы.
• Соединения с фитингами, такими как тройники, колена и переходники, где геометрия стыковой сварки нецелесообразна.
• Соединение труб, которые уже установлены в земле и не могут быть высвобождены для доступа к машине.
• Трубы меньшего диаметра (обычно менее 63 мм), для которых экономичность электросварных фитингов более выгодна.

В большинстве крупных инфраструктурных проектов оба метода используются вместе. Машины для стыковой сварки предназначены для прямых участков труб, а электросварные муфты и фитинги — для соединений с клапанами, тройниками и муфтами. В документации по технологии сварки для проекта указано, какой метод требуется для каждого типа соединения.

Выбор аппарата для стыковой сварки: основные характеристики для оценки

Покупка или аренда аппарата для стыковой сварки требует соответствия возможностей аппарата конкретным работам с трубами. Выбор неправильной машины (неважно, недостаточной или завышенной) создает либо эксплуатационные проблемы, либо ненужные затраты.

Диапазон размеров труб и наборы вставок

Каждый аппарат для стыковой сварки имеет установленный диапазон размеров труб, который он может использовать. Этот диапазон определяется размерами зажимной губки, площадью нагревательной пластины и усилием гидравлического цилиндра. В этом диапазоне машина использует сменные наборы вставок — обработанные алюминиевые или стальные блоки — для адаптации геометрии зажима к различным внешним диаметрам труб. Прежде чем доставлять машину на площадку, всегда проверяйте наличие наборов вставок для всех необходимых размеров труб. Работа без правильных вставок приводит к проскальзыванию трубы во время цикла сварки и образованию дефектного сварного шва.

Гидравлическая система и источник энергии

Гидравлические машины для стыковой сварки для труб диаметром более 160 мм требуют отдельной гидравлической силовой установки (HPU), которая подает жидкость под давлением в цилиндры машины. HPU может работать на электричестве (для стационарных объектов или объектов, подключенных к сети) или на дизельном топливе (для удаленных мест). Убедитесь, что скорость потока и максимальное выходное давление HPU соответствуют техническим характеристикам машины — HPU с недостаточной мощностью не сможет обеспечить требуемое давление межфазной сварки на трубах большого диаметра. Для машин высотой более 400 мм совместимость гидравлической системы становится основной проблемой при закупках.

Технические характеристики нагревательной пластины

Пластина нагревателя должна покрывать всю поверхность трубы наибольшего размера, которую будет сваривать аппарат. Пластины обычно имеют тефлоновое покрытие для предотвращения прилипания полиэтилена — перед покупкой или арендой убедитесь, что покрытие находится в хорошем состоянии и что сменные пластины доступны на складе поставщика. В некоторых конструкциях машин используются электрически самонагревающиеся пластины со встроенным термостатическим контролем; другим требуется внешний нагреватель. Самонагревающиеся пластины с независимым контролем температуры в нескольких зонах предпочтительнее для работ большого диаметра, поскольку они поддерживают равномерную температуру поверхности по всей поверхности пластины.

Регистрация данных и подключение

Для проектов, где запись данных сварки является требованием контракта (который все чаще включает в себя любую подземную инфраструктуру в водном, газовом или промышленном секторах), машина должна иметь полностью автоматический контроллер с цифровым хранилищем данных. Минимально необходимые поля данных обычно включают в себя: идентификатор последовательности сварки, идентификатор оператора, дату/время, внешний диаметр трубы и SDR, температуру нагревателя, давление сварки, время термовыдержки, время охлаждения и любые неисправности, зарегистрированные во время цикла. Данные должны быть экспортированы в открытый формат (CSV или PDF), совместимый с системами управления проектами. Машины, которые хранят данные в запатентованных форматах, для чтения которых требуется специальное программное обеспечение производителя, создают долгосрочные проблемы с отслеживанием, и их следует избегать при выполнении крупных контрактов.

Мобильность и доступ к сайту

При строительстве трубопроводов на открытой местности большое значение имеют вес машины и конфигурация транспорта. Ручные аппараты для стыковой сварки малого диаметра могут весить всего 15–25 кг и переноситься одним человеком. Полуавтоматы среднего класса для труб диаметром 160–315 мм обычно весят 150–300 кг и требуют перевозки автотранспортом. Полностью автоматические машины большого диаметра диаметром 630 мм и выше могут весить более 1500 кг и требуют помощи крана для позиционирования. Прежде чем выбирать оборудование, оцените ограничения доступа на объекте: машина, которую нельзя разместить на месте сварки, бесполезна независимо от ее технических характеристик.

Распространенные дефекты стыковой сварки и как машины для стыковой сварки помогают их предотвратить

Наиболее серьезными дефектами стыкового сваривания являются те, которые создают внутренние плоскости ослабления, в то время как внешний валик выглядит приемлемым. Понимание причин каждого типа дефектов определяет приоритеты как при выборе машины, так и при обучении операторов.

Холодные соединения (недостаточное тепло)

Холодное соединение возникает, когда глубина расплава недостаточна — либо потому, что температура пластины нагревателя была слишком низкой, время нагревания было слишком коротким, либо пластина нагревателя была загрязнена и передала тепло неравномерно. Холодные соединения имеют низкую прочность на отслаивание и могут выдерживать испытания гидростатическим давлением при температуре окружающей среды, но разрушаются при длительном напряжении, особенно при повышенной температуре или при воздействии изгибающих нагрузок. Полностью автоматические машины предотвращают это, обеспечивая минимальное время термовыдержки на основе входных данных о толщине стенки трубы и подавая сигнал тревоги, если температура нагревательной пластины падает ниже заданного значения во время фазы выдержки.

Дефекты, вызванные загрязнением

Загрязнение поверхности расплава — грязью, влагой, маслом при контакте с кожей или частицами тефлона из-за разрушенного покрытия пластины нагревателя — создает включения внутри соединения, которые нарушают молекулярные связи в этом месте. Дефект может локализоваться на небольшом участке торца трубы, но может инициировать растрескивание под действием циклических напряжений. Решение процедурное: повторно очищайте, если после обрезки произошел какой-либо контакт, проверяйте покрытие пластины нагревателя перед каждым использованием и никогда не оставляйте концы труб открытыми после облицовки. Ни ручные, ни автоматические машины не компенсируют загрязнение — это исключительно процедурно-дисциплинарный вопрос.

Несоосность

Угловое или поперечное смещение между двумя концами трубы приводит к тому, что соединение подвергается механическим нагрузкам с момента его формирования. Даже несколько миллиметров бокового смещения концентрируют напряжение на стороне соединения, смещенной от центра, под внутренним давлением. Несоосность более 10% толщины стенки является критерием браковки согласно большинству стандартов. Полностью автоматические машины с подсказками о проверке соосности (некоторые включают в себя контроль овальности труб как часть своего программного обеспечения) распознают ошибки соосности еще до начала сварки. На ручных машинах эта проверка полностью лежит на операторе.

Сброс давления во время охлаждения

Если сдвинуть трубу, ослабить зажимы или открыть корпус машины до завершения охлаждения, полузатвердевшее соединение нарушается и на границе сварки образуется плоский дефект. Это, пожалуй, наиболее часто наблюдаемый дефект на ручных машинах, вызванный давлением графика, необходимого для продвижения участка трубы. На полностью автоматических машинах контроллер обеспечивает минимальный период охлаждения и не позволяет объявить цикл завершенным или, на некоторых моделях, освободить зажимы, пока не истечет время таймера.

Отраслевые стандарты и требования к сертификации для стыковой сварки

Стыковая сварка термопластичных напорных труб регулируется рядом национальных и международных стандартов, которые определяют как процедуру сварки, так и квалификационные требования к операторам и машинам.

К основным широко используемым стандартам относятся:

• ASTM F2620 — Стандартная практика соединения полиэтиленовых труб и фитингов термосплавлением. Это основополагающий документ по процедуре стыковой сварки полиэтиленовых труб на рынках Северной Америки, разработанный в рамках промышленного сотрудничества с Институтом пластиковых труб и сертифицированный в соответствии с 49 CFR, часть 192, для газораспределительных труб.
• ИСО 21307 — Пластиковые трубы и фитинги. — Процедуры стыкового сваривания полиэтиленовых (ПЭ) труб и фитингов, используемых при строительстве газо- и водораспределительных систем. Международный эталонный стандарт, используемый в качестве основы для многих национальных стандартов за пределами Северной Америки.
• ДВС 2207-1 — Рекомендации немецкого общества сварщиков по сварке полиэтилена плавлением, широко используемые в европейской практике и принятые в качестве процедурной основы для многих национальных стандартов, в том числе в Великобритании, Нидерландах и Скандинавии.
• 49 CFR, часть 192.285. — Требования Кодекса федеральных правил США по квалификации сварочных процедур и операторов газораспределительных трубопроводов. Любой человек, выполняющий стыковые соединения газораспределительных труб, должен соответствовать требованиям этого правила, как правило, посредством письменного осмотра и разрушающих испытаний пробных соединений.

Большинство стандартов и многие спецификации клиентов дополнительно требуют, чтобы операторы машин для стыковой сварки имели действующий квалификационный сертификат сварщика, выданный признанным учебным органом. Рекомендации по передовой практике таких организаций, как TEPPFA (Европейская ассоциация пластиковых труб и фитингов), рекомендуют сварщикам регулярно проходить курсы повышения квалификации и выполнять пробную сварку в начале каждой смены, особенно после периодов простоя, чтобы убедиться, что машина и оператор дают стабильные результаты до начала производственной сварки.

Области применения, в которых технология стыковой сварки является отраслевым стандартом

Диапазон отраслей, в которых используются машины для стыковой сварки, выходит далеко за рамки простого монтажа водопроводных труб. Везде, где термопластичные трубопроводы должны переносить жидкости под давлением по протяженным маршрутам, с нулевым допуском на утечки, предпочтительным методом является стыковая сварка.

Инфраструктура водоснабжения и водоотведения

Муниципальные сети водоснабжения являются крупнейшим в мире местом применения машин для стыковой сварки. Трубы из полиэтилена высокой плотности марки PE100, сваренные встык в непрерывные участки, стали стандартной спецификацией для новых и заменяемых водопроводов на большинстве развитых рынков. Отсутствие утечек в стыковых сварных соединениях напрямую решает проблему потери воды, от которой страдают стареющие сети из чугуна и ковкого чугуна, где утечка в соединениях может составлять 20–40% распределенного объема в плохо обслуживаемых системах. Трубопроводы для сбора и удаления сточных вод также используют стыковые соединения, чтобы предотвратить загрязнение почвы в результате разрушения соединения.

Распределение природного газа

Замена устаревших стальных и чугунных газопроводов на HDPE была крупной инфраструктурной программой в Европе и Северной Америке на протяжении трех десятилетий. Каждое соединение подземной газораспределительной трубы должно быть сварено встык и, в большинстве юрисдикций, регистрироваться с цифровыми данными о сварке, которые сохраняются на протяжении всего срока службы установки. Последствия совместного отказа в газопроводе под давлением — пожар, взрыв, смертельный исход — означают, что соблюдение технических требований, квалификация оператора и требования к регистрации машинных данных строго соблюдаются как операторами газовых сетей, так и регулирующими органами.

Промышленные и химические технологические трубопроводы

Химические заводы, горнодобывающие предприятия и промышленные предприятия используют стыковую сварку для соединения труб из ПЭВП, ПП и ПВДФ, через которые проходят кислоты, щелочи, растворители, суспензии и другие агрессивные среды. Химическая стойкость основного материала полностью сохраняется в зоне стыкового сварного шва — в месте соединения нет прокладочного материала, резьбового герметика или компонентов механической муфты, которые могли бы подвергнуться химическому воздействию. Это делает сварные встык термопластические системы особенно конкурентоспособными по сравнению с нержавеющей сталью в высокоагрессивных средах, где стоимость металлических труб и фитингов высока.

Геотермальные системы и системы отопления, вентиляции и кондиционирования

В установках геотермальных тепловых насосов используются сварные встык петли из полиэтилена высокой плотности, закопанные в землю или пробуренные в скважинах. В этих контурах теплоноситель циркулирует под давлением обычно от 3 до 6 бар по трубе, которая может прослужить 25–50 лет без доступа для обслуживания или ремонта. Надежность стыковых сварных соединений, в которых не используются уплотнительные кольца, прокладки или механические компоненты, которые могут разрушаться, делает их единственным практичным методом соединения для этого применения.

Морское и оффшорное применение

Трубы из полиэтилена высокой плотности, соединенные стыковой сваркой, используются в морских водосбросных системах, впускных и выпускных трубопроводах опреснительных установок, системах швартовки клеток для рыбных ферм и портовой инфраструктуре. Сочетание устойчивости HDPE к коррозии, стабилизации к ультрафиолетовому излучению и бесшовной целостности стыковых сварных соединений делает его хорошо подходящим для химически агрессивной и механически требовательной морской среды.

Техническое обслуживание и проверка машин для стыковой сварки

Аппарат для стыковой сварки, находящийся в плохом состоянии, не будет обеспечивать стабильно хорошие сварные швы, независимо от навыков оператора. Техническое обслуживание оборудования не является второстепенным вопросом — оно является предпосылкой для качества сварки и должно рассматриваться как таковое в любой системе управления качеством.

Основные проверки по техническому обслуживанию перед каждым использованием включают в себя:

• Осмотрите тефлоновое покрытие нагревательной пластины на наличие повреждений, царапин или остатков полиэтилена. Загрязненную или поврежденную пластину необходимо очистить или заменить перед началом сварки.
• Проверьте температуру поверхности пластины нагревателя с помощью калиброванного пирометра поверхности в нескольких точках на поверхности пластины. Внутреннего термостата пластины недостаточно — необходима поверхностная проверка.
• Проверьте уровни гидравлической жидкости и проверьте шланги и фитинги на предмет утечек. Утечка гидравлической системы во время цикла сварки приводит к потере давления и повреждению сварного шва.
• Проверьте лезвия триммера на остроту и состояние. Изношенные лезвия приводят к ухудшению качества поверхности и могут привести к попаданию загрязнений из материала лезвия на обрезанную поверхность.
• Проверьте состояние зажима и выравнивание губок. Изношенные хомуты допускают проскальзывание трубы при приложении давления сварки, что является частой причиной дефектов угловых соединений.
• На автоматических машинах убедитесь, что система регистрации данных работает и что на часах установлена ​​правильная дата и время для обеспечения точности записи сварки.

Помимо ежедневных проверок, машины для стыковой сварки должны проходить периодическую калибровку и проверку квалифицированным специалистом по техническому обслуживанию. Для машин, используемых в регулируемых инфраструктурных проектах, многие спецификации клиентов требуют подтверждения ежегодной калибровки аккредитованной мастерской в ​​качестве условия приемки машины на месте.
